Банные печи (каменка)








   Банные печи (каменка).

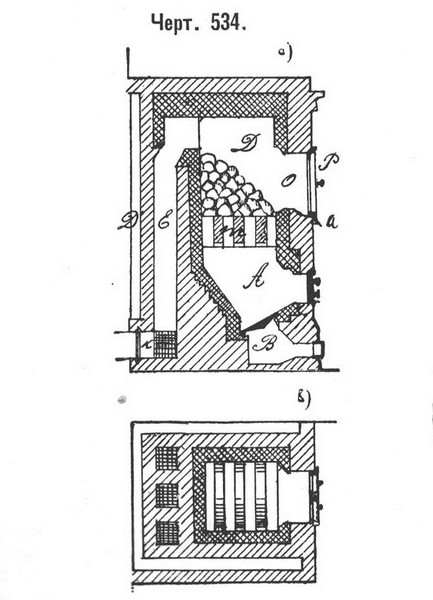

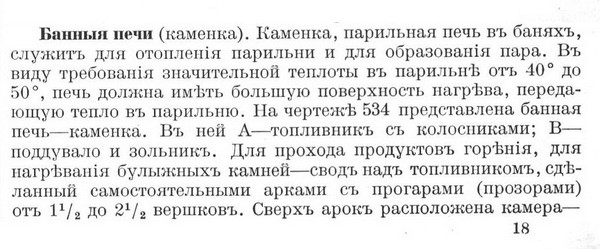

   Каменка, парильная печь въ баняхъ, служитъ для отопленiя парильни и для образованiя пара. Въ виду требованiя значительной теплоты въ парильнѣ отъ 40º до 50º, печь должна имѣть большую поверхность нагрѣва, передающую тепло въ парильню. На чертежѣ 534 представлена банная печь-каменка. Въ ней А-топливникъ съ колосниками; В-поддувало и зольникъ. Для прохода продуктовъ горѣнiя, для нагрѣванiя булыжныхъ камней - сводъ надъ топливникомъ, сдѣланный самостятельными арками с прогарами (прозорами) от 1½ до 2½ вершковъ. Сверхъ арокъ разположена камера - собственно парильня, - заполненная до половны булыжнымъ камнемъ средняго размѣра от 2 до 4 вершковъ въ дiаметрѣ. Продукты горѣнiя изъ топливика идутъ черезъ прогары, затѣмъ между камнями проходятъ въ камеру Д и разкалываютъ 3 опускных колодца Е и снизу сборнымъ дымоходом К отводятся вх дымовую трубу. Въ парильную камеру ведётъ отверстiе, закрываемое двойной дверцей Р. Для полученiя пара открываютъ дверц Р, выплёскиваютъ изъ шайки воду на камни; сейчасъ же образуется паръ, который хленетъ въ ту же дверцу въ парильню, а часть воды, не успѣвшая обратиться въ паръ, по откосу "а" стечётъ обратно. Наружная поверхность печи выделяетъ теплоту непосредственно въ парильню, другая же часть выходит въ отводку Е, выводящую тепло тоже парильню отверстiями вверху и внизу. Топка и своды арокъ, въ виду высокой температруы горѣнiя продуктовъ, должны быть выведены изъ огнеупорнаго кирпича. Толщину стѣнокъ топливника слѣдуетъ дѣлать въ 1½ кирпича, боковыя стѣнки въ 1 кирпичъ и стѣнки опускных колодцевъ в ½ кирпича.

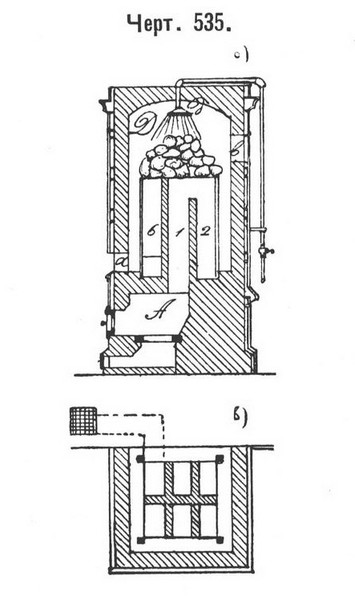

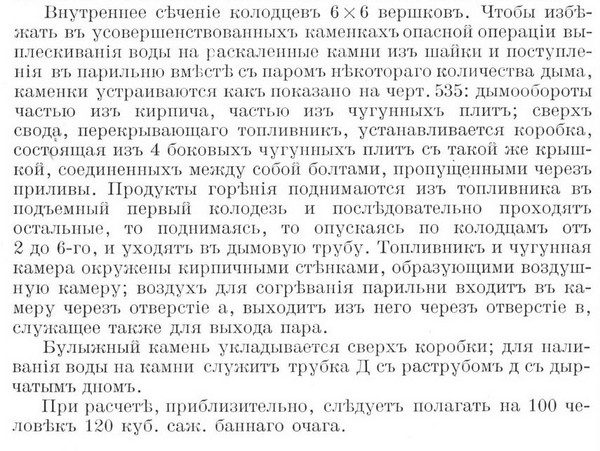

   Внутренне сѣченiе колодцевъ 6х6 вершковъ. Чтобы избѣжать въ усовершенствованныхъ каменкахъ опасной операцiи выплёскиванiя воды на разкалённые камни изъ шайки поступленiя въ парильню вмѣстѣ съ паромъ нѣкотораго количества дыма, каменки устраиваются как показано на черт. 535: дымообороты частью изъ кирпича, частью изъ чугунныхъ плитъ; сверхъ свода, перекрывающаго топливникъ, устанавливается коробка, состоящая изъ 4 боковыхъ чугунныхъ плитъ съ такой же крышкой, соединённыхъ между собой болтами, пропущенными черезъ приливы. Продукты горѣнiя поднимаются изъ топливника въ подъёмный первый колодезь и послѣдовательно проходяъ от 2 до 6-го, и уходятъ въ дымовую трубу. Топливникъ и чугунная камера окружены кирпичными стѣнками, образующими воздушную камеру; воздухъ для согрѣванiя парильни входитъ въ камеру черезъ отверстiе "а", выходитъ изъ него через отверстие "в", служащее также для выхода пара.
   Булыжный камень укладывается сверхъ коробки; для паливания воды на камни служитъ трубка Д съ разтрубомъ "д" съ дырчатымъ дномъ.
   При разчётѣ, приблизительно, слѣдуетъ полагать на 100 человѣк 120 куб. саж. банного очага.

Руководство для проектированiя и постройки зданiй. 1911. Стр.137(157)
https://yadi.sk/i/f2nTxg2v6INN0A

   Обратим внимание на слова: "печь должна имѣть большую поверхность нагрѣва".
   Мало этого, в детстве, это было в 70-х годах прошлого века, в деревне стояла простая баня из подручного материала - шпалы. Но не это важно. Печка была кирпичная. Над топкой каменка, которая накрывалась под углом к трубе листом железа. Этот лист железа поднимался, крепился к потолку, для того, чтобы парится.
   Но, самое интересное, верх топки печи была под уровень пола. Т.е. топка была почти под полом.
   Вода нагревалась в чугунках, которую ставили вместо дверцы топки. И она потом сливалась тут же в рядом стоящую с печкой ёмкость - 40 литровая фляга и ещё вёдра.
   Слив - это была не большая яма в земле под открытым полоком рядом с печкой.
   Всё!
   Да, вот так бедно жили люди и не было таких наворотов с печами как сейчас.
   Но, баня выполняла все свои функции. И не было проблем с холодным полом, вытяжкой и сливом
   И эта баня, до сих пор стоит. Правда, в доме том с баней пока не живут.
